En svingkran er en løftemaskine, der roterer omkring en lodret akse, så lasten kan placeres hvor som helst inden for kranens arbejdsradius uden at flytte skibet, lastbilen eller fundamentet. For et fartøj er det praktiske svar enkelt: Hvis kranen skal spotte last over siden, på en kaj eller mellem dækspositioner, angiv drejning; hvis den kun løfter i en fast bue, er en stiv bom eller teleskopkran normalt lettere, billigere og nemmere at certificere. Resten af specifikationen - kapacitet, drejningsmoment, drev og klasse - bør bygges ud fra belastningsdiagrammet, ikke fra et enkelt overskriftsnummer.
Hvad definerer en svingkran?
Drejning er rotation om en lodret akse. En svingkran kombinerer derfor et lasthejsesystem med et svingleje, en udligger eller bom og et styresystem, der gør det muligt for operatøren at placere krogen i en bestemt radius og vinkel. På dækket er det den rotation, der gør en kran fra et simpelt hejs til et positioneringsværktøj.
De vigtigste strukturelle grupper er piedestalen eller søjlen, svingringen og drevet, udliggeren, hejsespillet, sænkesystemet og kraftenheden. Hydrauliske kraner bruger en hydraulisk motor og gearkasse på svingringen; elektriske kraner bruger en motor og bremse; dieselkraner har deres egen motor og hydraulikpumpe. Kontrolgrænsefladen kan være en pendel, en radiofjernbetjening eller en kabine, afhængigt af pligt og synlighed.
To udtryk forveksles ofte. Svinghastighed er kranens vinkelhastighed, normalt målt i omdrejninger pr. minut. Drejemoment er det øjeblik, der kræves for at starte og stoppe denne rotation under last, vind og fartøjsliste. En kran med et generøst belastningsdiagram, men marginalt drejemoment, vil føles usikker i en stråle, fordi operatøren ikke kan standse lasten uden problemer.
Drejning vs ikke-drejning: Indkøbsspørgsmålet
Vælg drejning, når arbejdsområdet er todimensionelt; vælg ikke-sving, når liften er gentagen, og dækspladsen er trang. En ikke-svingende kran kan være et bedre kommercielt valg for en lille arbejdsbåd, der kun løfter sine egne lagre, fordi den undgår svingringen, svingbremsen og den ekstra klassekontrol, der følger med en roterende struktur.
Svingende kraner tjener deres omkostninger i tre situationer: kajkant eller skib-til-skib overførsel, hvor krogen skal nå ud over skroget; offshore forsyning og platformsarbejde, hvor kranen skal følge et bevægeligt mål; og generel dæksservice, hvor operatøren skal spotte en last på en specifik palle eller luge uden at vride fartøjet.
- Brug drejning til over-the-side lifte, slangehåndtering og lageroverførsel.
- Brug ikke-drejning til fastbuet maskinrum eller forsyningskraner.
- Sammenlign lastdiagrammet ved den nødvendige radius, ikke ved krogen.
- Tjek svingbremsen og nødsænkningsfunktionen før køb.
Almindelige svingkrankonfigurationer
Den mest almindelige fartøjskonfiguration er en piedestalmonteret svingkran med en hydraulisk drejering, en sænkningscylinder og et hejsespil. Babords svingkraner bruger samme princip, men er normalt større, hurtigere og monteret på en skinne eller fast kajfundament. Offshore-kraner tilføjer hiv-kompensation eller konstant spændingskontrol, mens kompakte dækkraner kan bruge en elektrisk svingmotor til lavere vedligeholdelse.
For en producent er den nyttige opdeling efter drev og pligt snarere end efter navn. En 2000 kN-klasse kran og en lille butikskran kan begge slå, men de deler ikke lejer, bremser eller kontrolfilosofi. Købere bør bede om en generel arrangementstegning, belastningsdiagrammet og beregningen af svingmomentet – ikke kun et kapacitetstal.

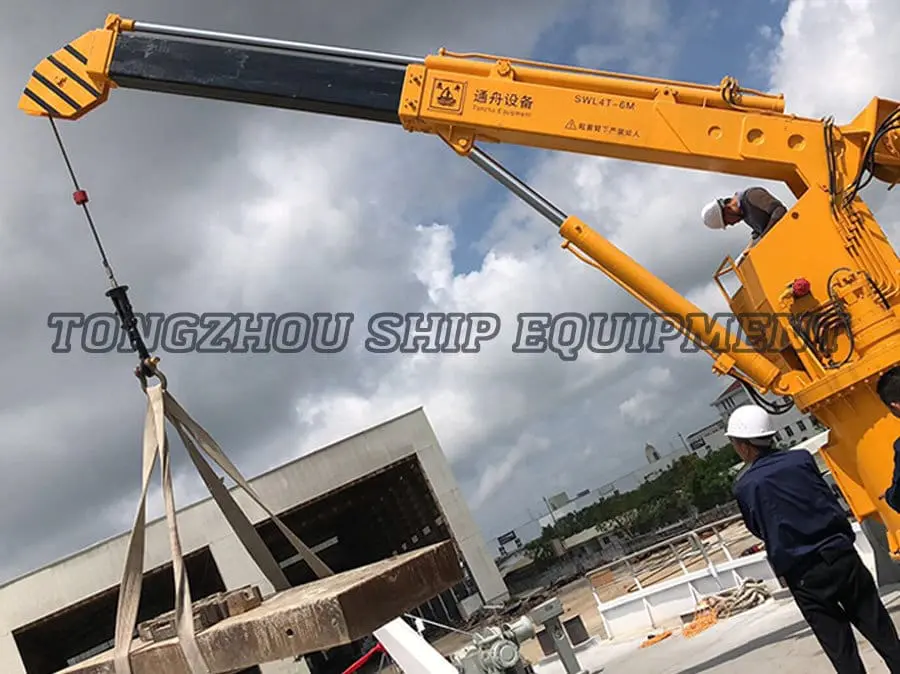

Skibsdæks- og offshorekraner Udforsk skibsdæks- og offshorekraner med knæk-, teleskop- og gitterbomkonfigurationer til lasthåndtering og offshore løfteopgaver. Se produkt → Kerneudvælgelseskriterier
Start med belastningsdiagrammet ved den værst tænkelige radius, og arbejd derefter baglæns for at reducere drejningsmoment, driftsklasse og certificering. En kran, der kun opfylder den maksimale belastning ved minimal radius, er ikke det samme som en kran, der opfylder arbejdsbelastningen ved den nødvendige rækkevidde.
| Parameter | Hvad skal verificeres | Praktisk effekt |
|---|---|---|
| Nominel kapacitet og belastningskurve | Kapacitet ved faktisk radius, bomlængde og kroghøjde | En 20 t kran må kun løfte 5 t ved 12 m; Brug af overskriftsnummeret kan overbelaste piedestalen. |
| Drejemoment og hastighed | Start/stop drejningsmoment under fuld belastning, vind og liste | Lavt drejningsmoment forårsager belastningsdrift og vanskeligheder med at få øje på krogen. |
| Vagtklasse | ISO/FEM arbejdscyklus, starter pr. time, gennemsnitlig belastning | En let-duty kran, der bruges kontinuerligt, vil overophede hydraulikken og slide drejringen tidligt. |
| Drev type | Hydraulisk, elektrisk eller diesel; klassificering af farligt område | Drevvalg ændrer krav til respons, vedligeholdelse, støj og strømforsyning. |
| Certificering | Klassesamfundsgodkendelse for det påtænkte fartøjsflag | Uden det rigtige certifikat kan kranen ikke installeres på et klasset fartøj. |
| Strukturelt interface | Piedestal boltmønster, dækforstærkning, svejsedetaljer | Dårligt fundamentdesign overfører vibrationer til dækket og forkorter drejningsringens levetid. |
Hydraulisk, elektrisk eller dieseldrev?
Hydraulisk drev er standard for tunge svingende kraner, elektrisk drev er den reneste mulighed, når skibskraft er pålidelig, og dieseldrev er det eneste praktiske valg, hvor der ikke er nogen elektrisk forsyning. Beslutningen bør følge fartøjets kraftbalance, ikke krankataloget alene.
| Kør | Bedste pasform | Hovedafvejning |
|---|---|---|
| Hydraulisk | Høj belastning, hyppig drejning, offshore og dæksservice | Har brug for en hydraulisk kraftenhed, oliekøling og disciplineret forureningskontrol. |
| Elektrisk | Havn, indland og mindre fartøjer med stabil kraft | Motor- og bremsestørrelse vokser hurtigt med belastning; mindre tolerant over for hyppige starter. |
| Diesel | Pramme, fjerntliggende steder og fartøjer uden tilstrækkelig elektrisk kapacitet | Brændstof, udstødning, støj og motorvedligeholdelse øger driftsomkostningerne. |
På en hydraulisk kran er kraftenheden ikke en handelsvare. Den bestemmer olietemperatur, filtrering og svingmotorens reaktion. Angiv reservoirvolumen, kølerklassificering og filtreringsniveau i forhold til den faktiske driftscyklus i stedet for kranens nominelle tryk.
Marine Hydraulic Power Unit Range Gennemse Hydraulic Power Unit 01–09 til marinedæksmaskineri med forespørgselslinks til matchende hydraulikkraft, filtrering og installationsbehov. Se produkt → Installation, struktur og klassegodkendelse
Installationen starter med dækfundamentet, ikke med kranen. Sokkelen skal overføre væltningsmomentet ind i dækket uden at overskride tilladt belastning eller forårsage lokal knækning. Det betyder normalt forstærket plettering, indsatsplader eller et dedikeret fundament bundet til langsgående struktur.
Klassegodkendelse er en designbegrænsning, ikke en formalitet. En kran på et klassificeret fartøj skal synes for dets løfteanordning, og synet vil undersøge lastdiagrammet, svingbremsen, endestopkontakterne, nødsænkningssystemet og den strukturelle forbindelse. Hvis fartøjet skifter flag eller klasse, skal krandokumentationen muligvis gennemgås.
For dækmonteret løfteudstyr , grænsefladen mellem kranbasen og skibsstrukturen fortjener samme opmærksomhed som selve kranen. Forskydning af drejeringen, ujævn boltforspænding eller et fundament, der bøjer under belastning, vil vise sig som støj, olielækage og for tidlig lejefejl.
Vedligeholdelse, sikkerhed og almindelige fejlpunkter
Svingkraner fejler oftest ved drejeringen, det hydrauliske system og den elektriske kontrolgrænseflade - ikke ved krogen. En vedligeholdelsesplan, der fokuserer på disse tre områder, vil forhindre de fleste uplanlagte nedetid.
- Kontroller drejeringens bolte for forspænding og korrosion ved hver planlagt inspektion.
- Smør drejelejet og tandhjulets tænder med det specificerede fedt, ikke en erstatning til generelle formål.
- Prøv hydraulikolie og skift filtre på betingelse, ikke kun på kalendertimer.
- Test svingbremsen, overbelastningsbeskyttelsen og nødsænkningen før hver betjening.
- Efterse endestopkontakter, pendlerkabler og radiofjernbetjeningsbatterier.
- Registrer olietemperatur- og tryktendenser for at opdage pumpens slid tidligt.
Sikkerhedsfunktioner er ikke tilbehør. Overbelastningsbegrænseren, svingbremsen og nødsænkningsventilen skal testes under belastning, fordi en kran, der ikke kan stoppe en svingende last, er en fare uanset dens kapacitet.
FAQ
Hvad er forskellen mellem drejning og luffing?
Drejning roterer kranen omkring en lodret akse. Luffing hæver eller sænker udliggeren for at ændre arbejdsradius. De fleste dækkraner har brug for begge dele: løftning for at nå lasten og drejning for at placere den.
Hvordan vælger jeg den rigtige svingkrankapacitet?
Brug belastningsdiagrammet ved den maksimale radius og den værst forventede liste og vind. Tilføj vægten af krogblokken, sejlene og enhver enhed under krogen. Bekræft derefter, at piedestal og dæk kan tage det resulterende væltemoment.
Er en hydraulisk svingkran bedre end en elektrisk?
Hydraulisk drev giver generelt jævnere drejning og højere momenttæthed ved tunge belastninger. Elektrisk drev er renere og enklere, hvor skibseffekten er stabil, og arbejdscyklussen er let. Det rigtige svar afhænger af belastning, forbrug og strømtilgængelighed.
Hvilken certificering skal en svingkran have?
Det bør have godkendelse fra klassesamfundet, der kræves af fartøjets flag og handel. Fælles godkendelser omfatter CCS, ABS, BV, DNV, LR, NK og KR. Certifikatet skal matche kranens faktiske konfiguration, ikke et generisk modelblad.
Bundlinje
Angiv en svingkran fra lastdiagrammet ved arbejdsradius, og bekræft derefter drejemoment, driftsklasse, drevtype og klassegodkendelse. Hydraulisk drev forbliver det praktiske valg til service på tungt dæk; elektrisk drev passer til lettere, renere operationer; dieseldrev dækker fartøjer uden pålidelig kraft. Få fundamentet og certificeringsstien lige fra starten, og kranen vil bruge sit liv på at løfte i stedet for at vente på reparation.
