Hvad er et ankerspil, og hvorfor har enhver seriøs båd brug for en?

An ankerspil er en mekanisk eller elektromekanisk anellerdning monteret på et fartøjs stævn, som automatiserer hævning og sænkning af et anker og dets kæde - og for enhver båd, der regelmæssigt ankrer i dybder over 15 fod, er det ikke en luksus, men en nødvendighed. Uden en sådan kan det tage 15-30 minutters anstrengende anstrengelse at hente et tungt anker og kæde med hånden, mens en ankerspil udfører den samme opgave på under 3 minutter med et tryk på en knap.

Denne guide dækker alt, hvad du behøver at vide om ankerspiles : hvordan de fungerer, hvilke typer der passer til forskellige fartøjer, hvordan man vælger den rigtige, installationsovervejelser, vedligeholdelsestips og svar på de oftest stillede spørgsmål.

Hvordan fungerer et ankerspil?

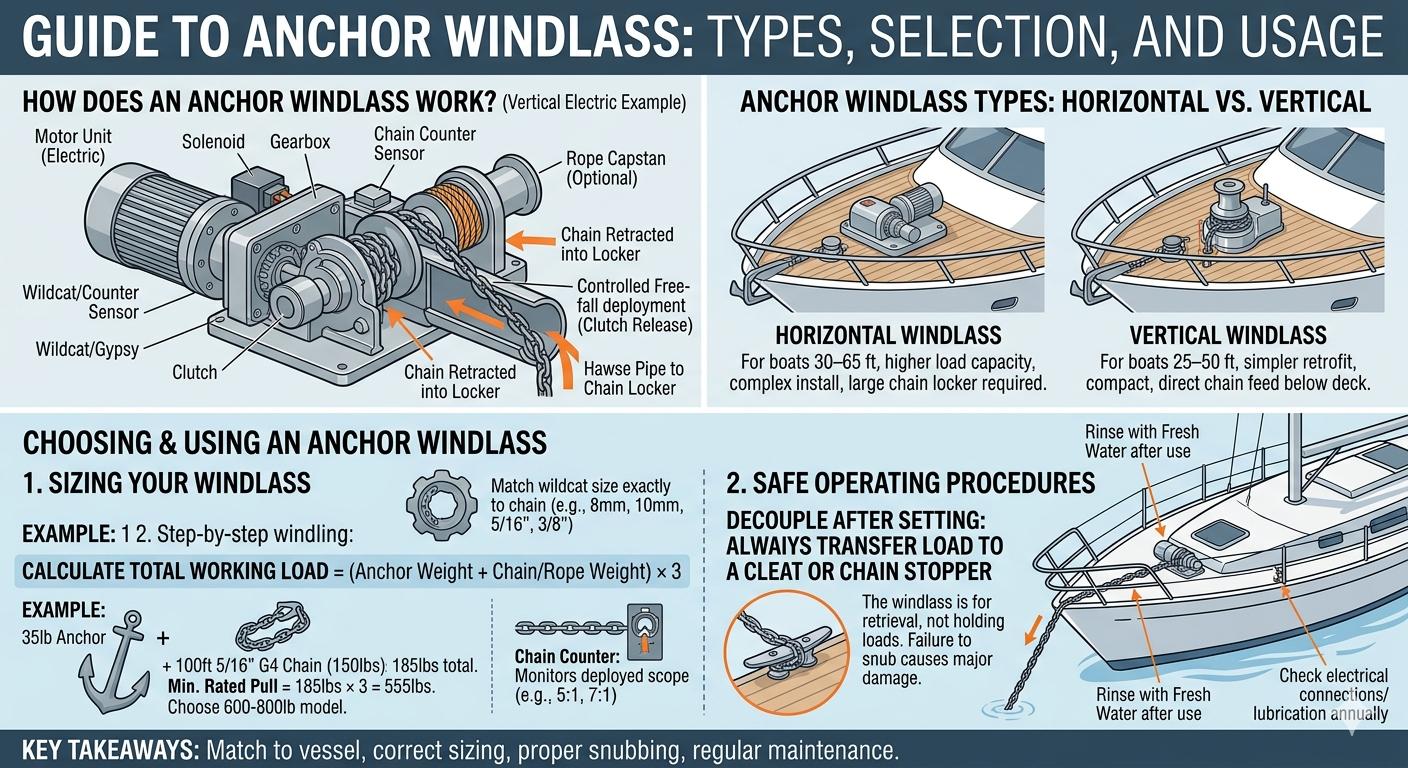

An ankerspil virker ved at bruge en tromle (kaldet a vildkat or sigøjner ) der griber ankerkædeled eller reb, drevet af en elektrisk motor, hydraulisk motor eller manuel håndbetjening. Kernekomponenterne er ligetil, men skal matches korrekt til dit fartøjs ankersystem:

• Motorenhed — Elektrisk (12V eller 24V DC) eller hydraulisk strømkilde, der driver tromlen.
• Vildkat/sigøjner — En fortoget tromle, der er dimensioneret til at gribe din specifikke kædekvalitet og størrelse (f.eks. G4, G7, 8 mm, 10 mm).
• Capstan (valgfrit) — En lodret tromle til håndtering af kajliner eller reb.
• Koblingsmekanisme — Giver mulighed for frit fald af ankeret uden at køre motoren.
• Kæde tæller — Sporer, hvor meget kæde der er blevet implementeret til nøjagtig beregning af omfang.

Når operatøren aktiverer ankerspillet (via dæksknap, hjelmfjernbetjening eller fodkontakt), drejer motoren vildkatten, som kobler kædeleddene og enten trækker dem ombord i kædeskabet eller betaler dem ud over stævnen.

Typer af ankerspil: Hvilken er den rigtige til dit fartøj?

Det rigtige ankerspil type afhænger primært af din båds størrelse, dækslayout, ankersystemvægt og strømtilgængelighed. Der er fire hovedkategorier at overveje.

1. Vandret ankerspil

A vandret ankerspil monteres i plan med dækket og kører sin tromle på en vandret akse. Motoren er typisk skjult under dækket, hvilket reducerer dækslet og sænker ankerspilets profil - ideel til sejlbåde med lavt fribord eller ethvert fartøj, hvor dækkets æstetik betyder noget. Kæden løber vandret hen over tromlen og falder ned i kædeskabet nedenunder gennem et haserør. Vandrette modeller har generelt en højere lastekapacitet og er velegnede til fartøjer fra 30 til 60 fod.

2. Lodret ankerspil

A lodret ankerspil har en lodret orienteret tromle (kapstan), der rager op over dækket. Hele motorenheden monteres under dækket, så kun et kompakt kapstanhoved er synligt. Fordi kæden føres lige ned i kædeskabet, er en lodret ankerspil særlig effektiv på motorbåde, hvor kædeskabet sidder direkte under stævnen. Lettere at installere på eftermontering og populær på fartøjer fra 25 til 50 fod.

3. Elektrisk ankerspil

Langt størstedelen af rekreative marine ankerspiles sælges i dag er elektriske, kører på 12V eller 24V DC fra fartøjets batteribank. Elektriske ankerspil er nemme at installere, reagerer og understøttes bredt. For fartøjer under 45 fod er et 12V-system typisk. Større fartøjer drager fordel af 24V-systemer, som leverer tilsvarende effekt med halvdelen af ​​strømforbruget - hvilket reducerer krav til ledningsstørrelse og varmeopbygning. Typiske elektriske modeller trækker 60-250 ampere ved spidsbelastning, så en robust batteribank og kabler i korrekt størrelse (ofte 2/0 AWG eller større) er afgørende.

4. Hydraulisk ankerspil

A hydraulisk ankerspil trækker strøm fra fartøjets hydrauliske system (almindeligvis deles med styring, bovpropel eller andet udstyr). Hydrauliske modeller tilbyder enestående kraft og holdbarhed, praktisk talt ingen varmeopbygning under længere tids brug og er standard på skibe over 60 fod og kommercielle arbejdsbåde. Afvejningen er større installationskompleksitet og behovet for et eksisterende eller dedikeret hydraulisk kredsløb.

Sammenligning af ankerspil: Vandret vs. lodret vs. elektrisk vs. hydraulisk

Tabel 1: Side-by-side sammenligning af typer ankerspil efter fartøjsstørrelse, strømkilde, kapacitet og pris.

Sådan vælger du det rigtige ankerspil: Nøglestørrelseskriterier

At vælge det rigtige ankerspil starter med at beregne dit systems samlede arbejdsbelastning — den kombinerede vægt af dit anker, kæde og sjækler, som ankerspillet skal hente. Som tommelfingerregel skal du vælge en ankerspil med en nominel arbejdsbelastning mindst 3× den samlede vægt på jorden .

Trin-for-trin størrelsesguide

1. Vej dit anker — Almindelige størrelser: 15 lbs (25 ft båd), 35 lbs (35 ft båd), 66 lbs (45 ft båd).
2. Beregn kædevægt — 5/16" G4-kæde vejer ca. 1,5 lbs/ft; 3/8" G4 vejer ~2,2 lbs/ft. For 100 fod af 3/8" kæde er det 220 lbs.
3. Tilføj bøjle og drejevægt - typisk 2-5 lbs.
4. Gang med 3 — Dette giver dit mindste ankerspil nominel trækkraft.
5. Bekræft Wildcat-kompatibilitet — Match ankerspilets vildkattestørrelse (f.eks. 8 mm, 10 mm, 5/16", 3/8") nøjagtigt til din kædekvalitet og diameter.
6. Tjek spænding og kabelføring — Lange kabelføringer fra batteri til ankerspil øger modstanden; størrelse kabel tilsvarende (spændingsfald bør ikke overstige 3%).

Eksempel: En 40 fods sejlbåd med et 44 lbs anker 150 ft 3/8" G4-kæde (330 lbs) 3 lbs hardware = 377 lbs i alt. Minimum ankerspil: 377 × 3 = 1.131 lbs . En model vurderet til 1.200–1.500 lbs ville være passende.

Installation af ankerspil: Hvad du behøver at vide

Ordentlig ankerspil installation er afgørende for både ydeevne og sikkerhed - en dårligt monteret ankerspil kan svigte under belastning eller beskadige dækskonstruktionen. Her er de vigtigste overvejelser:

Strukturel montering

Ankerspillet skal boltes til et forstærket område af stævndækket, hvilket ofte kræver en bagplade af 1/4" aluminium eller rustfrit stål på undersiden. Monter aldrig et ankerspil på uforstærket glasfiber alene. Rustfrit stål gennemgående bolte (minimum 3/8") med store skiver fordeler belastningen over bagpladen.

Elektriske ledninger

Elektrisk ankerspiles trække høj strøm - ofte 100-250 ampere ved spidsbelastning. Brug korrekt klassificeret marine-grade fortinnet kobberkabel med en dedikeret afbryder eller afbryder/sikring, der er klassificeret lige over ankerspilets maksimale træk. Et typisk 1.000W, 12V ankerspil kræver ca. 85 ampere kontinuerligt og op til 150 ampere ved stall; et 2/0 AWG (eller større) kabel på en 20 fods løb er almindeligvis specificeret. Installer altid en manuel afbryder på batteriet til nødafbrydelse.

Design af kædeskab

Kæden skal føres frit fra ankerspillet ind i kædeskabet uden at hobe sig op eller klemme. Skabet skal være stort nok til at rumme hele din kæderidning med plads til naturlig stabling. Et drænhul forhindrer vandophobning, hvilket øger vægten og tærer kæden. Nogle installationer inkluderer et kæderør med en aftagelig prop til manuel kædeadgang.

Vedligeholdelse af ankerspil: Forlængelse af dit udstyrs levetid

Regelmæssig vedligeholdelse holder din ankerspil fungerer pålideligt i 10-20 år. Forsømmelse er den primære årsag til ankerspilsfejl i havmiljøet.

Månedlige Checks

• Skyl vildkat, tromle og udsatte overflader med ferskvand efter brug af saltvand.
• Undersøg kæden for forlængelse, korrosion og revnede led - udskift ethvert led, der viser mere end 10 % forlængelse.
• Kontroller koblingen, og sørg for, at bremsen/tromlen holder under manuel spænding.
• Kontroller, at alle elektriske forbindelser er tætte, korrosionsfrie og korrekt forseglede.

Årlig service

• Skil sigøjner-/vildkattehuset ad, og smør lejerne igen med vandtæt marinefedt.
• Efterse motorbørster (på børstede modeller) — udskift, når de er slidt til mindre end 1/4 af den oprindelige længde.
• Kontroller alle monteringsbolte for korrosion og korrekt tilspændingsmoment.
• Test solenoiden og kontaktorerne; rengør kontaktflader, hvis der er grubetæring.
• Skyl og gensmøring af alle bevægelige rustfrie komponenter med korrosionsinhibitor (f.eks. Lanolin-baserede produkter).

Chain Rode vs. Rope Rode: Hvad dit ankerspil skal håndtere

Mest moderne ankerspiles er primært designet til kæde red , men mange modeller inkluderer en separat tromme eller reb-kapstan til at håndtere reb red eller et kombinationssystem (kæde-reb). Her er en hurtig sammenligning af, hvad hver ridetype kræver af din ankerspil:

Tabel 2: Sammenligning af ankerridstyper og deres krav til kompatibilitet med ankerspil.

Sikker brug af dit ankerspil: Omfang, læsning og bedste praksis

An ankerspil er et genfindings- og implementeringsværktøj - det er det ikke en bærende fortøjningsanordning. Når ankeret er sat fast, skal du altid fastgøre kæden til en dedikeret bueklods eller kædestopper, før du læser ankerspillet. At stole på ankerspiltromlen til at holde båden for anker sætter enorm belastning på motoren og gearkassen og kan hurtigt ødelægge enheden.

• Brug en kædeprop eller sløjseklods — Når ankeret er monteret, skal du snup kæden til en klampe. Ankerspillet holder intet under sejl eller kraftbelastning.
• Implementer i kontrollerede bursts — Brug koblingen til frit fald i lavt vand; brug power-out-tilstand på dybere vand for at forhindre kædepæling på ankeret.
• Lad aldrig motoren køre kontinuerligt i mere end 2-3 minutter — Tillad afkøling mellem udtagningscyklusser for at forhindre overophedning (de fleste elektriske ankerspil er klassificeret til intermitterende, ikke kontinuerlig drift).
• Oprethold et 5:1 omfang minimum — Under rolige forhold er 5:1 (kædelængde til vanddybde) et minimum; 7:1 anbefales i vind over 20 knob.
• Hold hænderne fri af vildkatten til enhver tid — Løbende kæde kan skære fingre af med det samme. Brug kun fodkontakter eller fjernbetjeninger under drift.

Almindelige problemer med ankerspil og hvordan man løser dem

Selv velholdt ankerspiles støder på problemer af og til. Her er de mest almindelige problemer og deres løsninger:

Tabel 3: Almindelige problemer med ankerspil, deres årsager og anbefalede løsninger.

Ofte stillede spørgsmål om ankerspil

Konklusion: Er et ankerspil værd at investere?

Absolut - og for enhver sejler, der regelmæssigt ankrer i mere end 15 fod vand med en kæderidt, en ankerspil er en af de højest tilgængelige opgraderinger. Forskellen mellem at trække 200 fod kæde og anker i hånden (i alt 250-400 lbs) og at trykke på en knap for at hente det samme på 90 sekunder er enorm med hensyn til fysisk belastning, besætningssikkerhed og ankringseffektivitet.

Nøglen til at få fuld værdi er korrekt dimensionering, korrekt installation, en matchet wildcat-to-chain-specifikation og ensartet vedligeholdelse. En underdimensioneret ankerspil, der er overanstrengt, vil fejle; en korrekt størrelse enhed, der skylles og serviceres regelmæssigt, vil fungere pålideligt i årtier.

Uanset om du opgraderer et eksisterende fartøj eller udstyrer et nyt, så tag dig tid til at beregne din samlede vægt på jorden, vælg den korrekte ankerspil type (vandret vs. lodret, elektrisk vs. hydraulisk), kontroller wildcat-kompatibilitet med din kæde, og planlæg din elektriske installation omhyggeligt. Gør det rigtigt, din ankerspil vil være en af de mest pålidelige og værdsatte stykker udstyr om bord.
